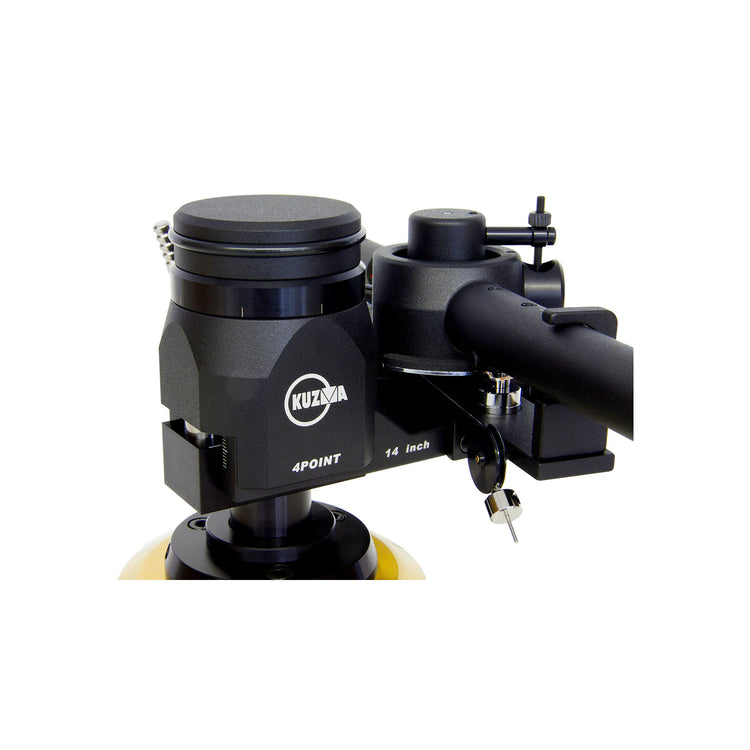

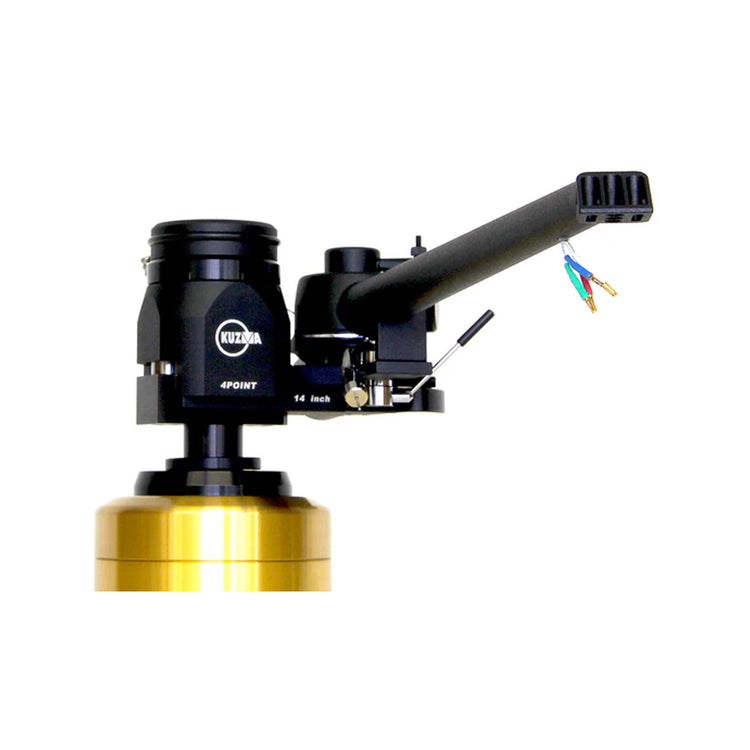

Kuzma 4 Point 14”

4Point 14 Saphirlager Modifikation: ab 1. Januar 2019
Standardmäßig werden jetzt alle 4Point-Tonarme mit Saphir/Rubin-Lagerschalen anstelle von polierten Stahlschalen geliefert. Dies senkt die Reibung und den Geräuschpegel in den Lagern und verbessert so die Leistung.

4P14 (ab S/N 310101 und höher) sind seit dem 1. Juli 2018 BEREITS mit Saphir/Rubinschalen ausgestattet.

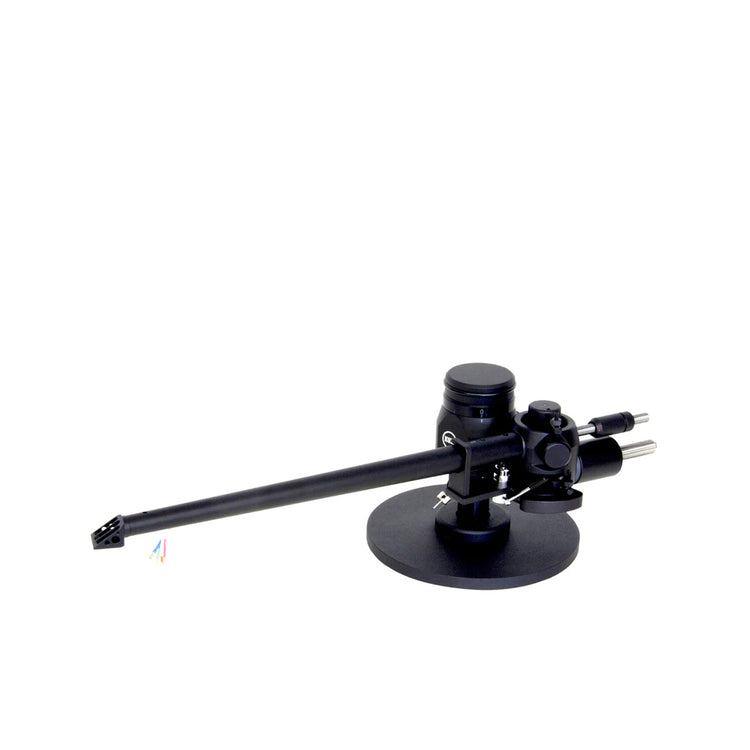

4Point 14 ist ein 4Point-Tonarm mit einer Nutzlänge von 14 Zoll (353 mm), der auf einer Abstandsposition von 12 Zoll (291 mm) auf dem Plattenspieler montiert wird. Weitere Informationen finden Sie im Handbuch.
Es ist möglich, 4Point 14 auf Stabi M zu verwenden und trotzdem den Deckel zu schließen, wenn keine Schallplatten abgespielt werden – nähere Infos in Technischen Details.

Technische Daten

Masse: 2150 gr

Effektive Länge: 353 mm ( 14 Zoll )

Montageabstand: 291,50 mm (Kuzma-Schnitt – 291 mm)

Versatzwinkel: 15,35 Grad

Abstand Spindel-Horizontallager: 340 mm (338 mm für Stabi M)

Art des Lagers: 4 Punkte (Saphir & Rubinschalen / Stahlzapfen – siehe Modifikation)

Effektive Masse: 19 g

VTA-Anpassung: Ja

Azimut-Anpassung: Ja

Antiskating: Ja

Vertikale Dämpfung: Ja

Horizontale Dämpfung: Ja

Abnehmbares Headshell: Ja (ein zusätzlicher Lieferumfang – zwei Punkte)

Kabel: Silber

Armhalterung: Kuzma-Schnitt (12-Zoll-Position)

Optional: Zusätzliche Headshells, Headshell-Behälter, verschiedene Verkabelungsoptionen


ANWEISUNG:
Verwendung des 4Point 14 Zoll Tonarms auf einem Stabi M Plattenspieler mit Deckel.
Der 4Point 14-Zoll-Tonarm passt mit einem 12-Zoll-Ausschnitt auf den Stabi M-Plattenspieler, aber einige Teile des Tonarms kommen dem Rand des Deckels sehr nahe. Bitte befolgen Sie diese Anweisungen, wenn Sie den 4Point 14-Zoll-Tonarm und den Tonabnehmer montieren.

Um den Tonarm auf einen Stabi M zu montieren, müssen Sie den Abstand von der Spindel zum horizontalen Lager ändern. Der Standardabstand beträgt 340 mm, und dieser muss auf 338 mm geändert werden, damit der geschlossene Deckel den Tonarm nicht berührt. Wenn die Geometrie des Tonabnehmers angepasst wird, gleicht die Schablone diese Änderung automatisch aus. Diese Änderung der effektiven Länge ist geringfügig und nicht wichtig (etwas mehr als 1%)

Da das Headshell mit Tonabnehmer vor allem bei halb geschlossenem Deckel sehr nah an die Vorderseite des Deckels herankommt, schließen Sie den Deckel zunächst langsam und prüfen Sie, ob der Rand des Deckels vor dem Tonabnehmer verläuft. Achten Sie gleichzeitig darauf, dass das Gegengewicht an der Rückseite des Tonarms weder die Rückseite noch die rechte Seite des Deckels berührt.

BITTE BEACHTEN: Sie können den 4Point 14 Zoll Tonarm nicht mit geschlossenem Deckel auf Stabi M spielen. Beim Schließen des Deckels muss sich der Tonarm in der Arretierung befinden.
