Matrix Audio SC-1

10-MHz-Referenztaktgenerator (Masterclock)

Der Matrix Audio SC-1 ist ein hochpräziser 10-MHz-Referenztaktgenerator (Masterclock) für anspruchsvolle HiFi- und High-End-Audiosysteme. Er synchronisiert kompatible Streamer, DACs, CD-Player und Netzwerk-Switches mit einem extrem stabilen Taktsignal und reduziert Timingfehler (Jitter) auf ein Minimum. Das Ergebnis ist eine hörbar präzisere Räumlichkeit, feinere Detailauflösung und eine natürlichere Musikwiedergabe.

Custom OCXO-Modul mit ultraniedrigem Phasenrauschen

Im Zentrum des SC-1 arbeitet ein speziell entwickelter OCXO (Oven Controlled Crystal Oscillator) mit hochwertigem SC-Cut-Quarz. Die temperaturgeregelte Ofenkammer hält den Quarz konstant auf seiner optimalen Betriebstemperatur und gewährleistet eine außergewöhnliche Frequenzstabilität. Mit einem extrem niedrigen Jitter von lediglich 20 Femtosekunden (fs) bildet der SC-1 die perfekte Taktbasis für kompromisslose High-End-Wiedergabe.

Herausragende Signalqualität für maximale Klangperformance

Neben dem hochwertigen Oszillator überzeugt der SC-1 durch ein aufwendig entwickeltes Schaltungsdesign mit einem außergewöhnlich niedrigen Phasenrauschen von unter -118 dBc bei 1 Hz direkt an den Ausgängen. Dadurch werden digitale Audiosignale besonders präzise synchronisiert, was sich in einer ruhigeren Wiedergabe, verbesserter Dynamik und einer noch realistischeren Klangbühne bemerkbar macht.

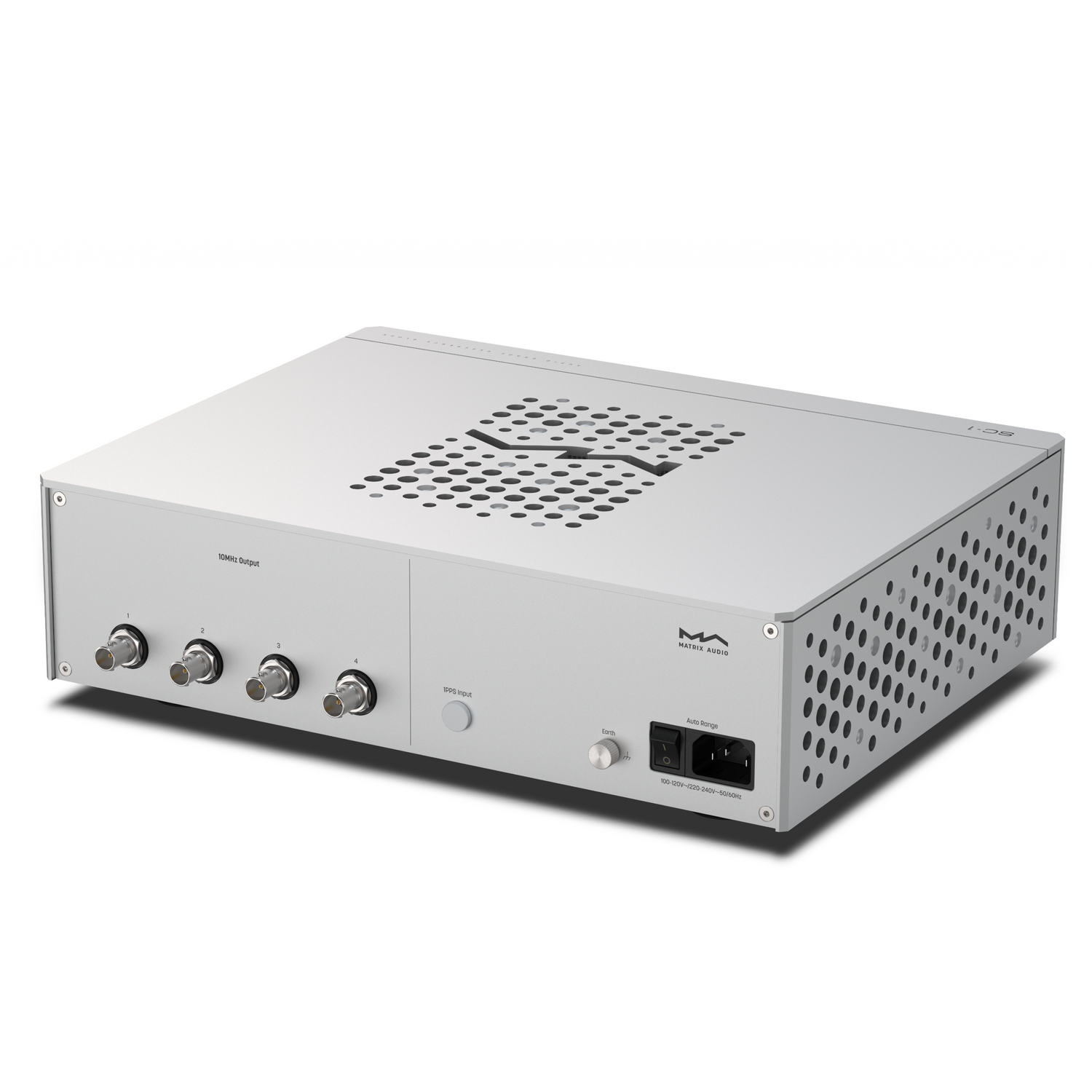

Vier unabhängige 10-MHz-BNC-Ausgänge

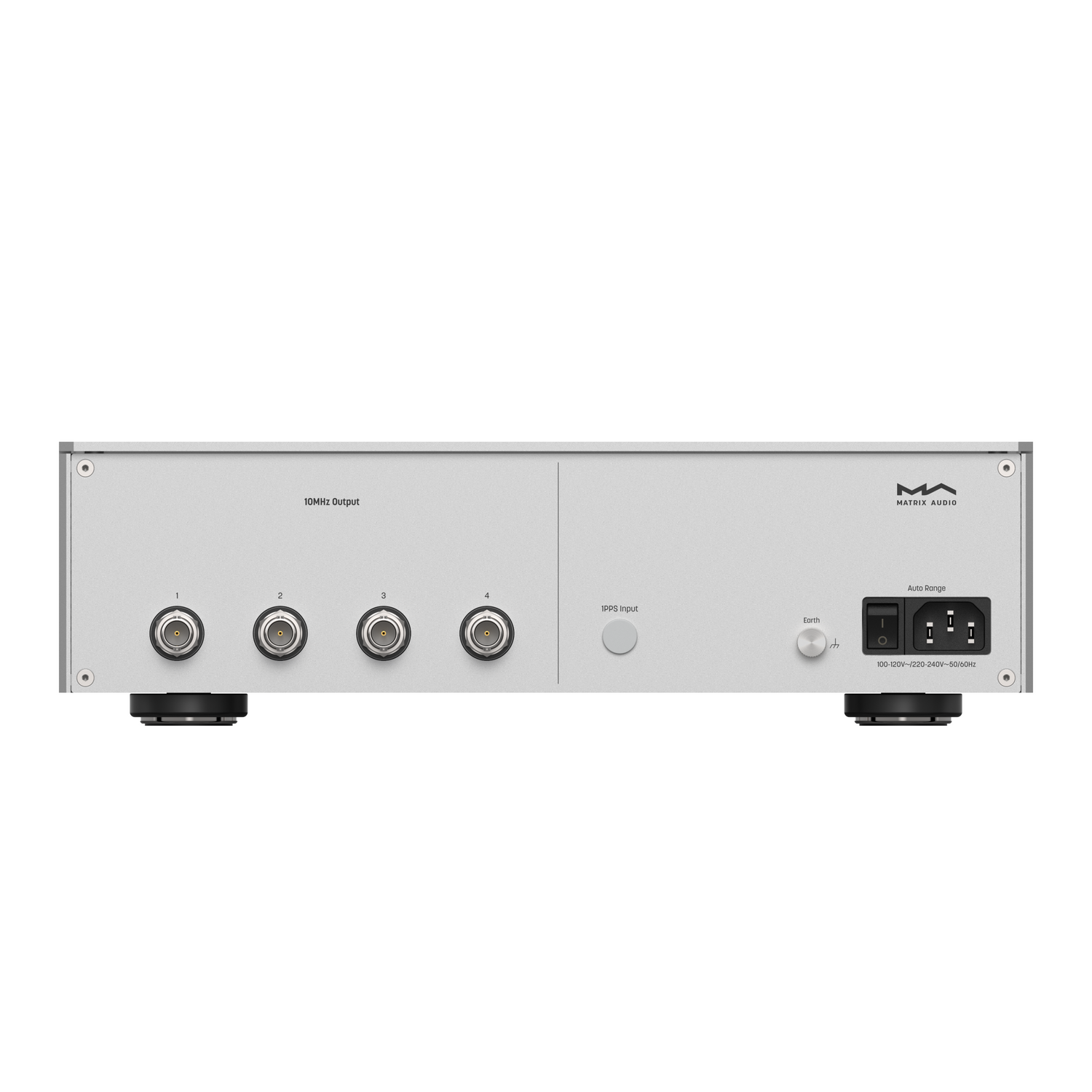

Der SC-1 verfügt über vier parallel nutzbare 50-Ohm-BNC-Ausgänge, mit denen mehrere kompatible Audiokomponenten gleichzeitig versorgt werden können. Jeder Ausgang besitzt eine eigene Pufferschaltung und liefert ein konstant stabiles Taktsignal – unabhängig davon, wie viele Geräte angeschlossen sind.

Sinus- oder Rechteck-Ausgang wählbar

Der Referenztaktgenerator ist wahlweise mit Sinus- oder Rechteck-Ausgang (Square Wave) erhältlich. Dadurch lässt sich der SC-1 optimal an die Anforderungen verschiedener High-End-Komponenten anpassen. Für die meisten Audioanwendungen bietet die Rechteck-Ausführung die höchste Synchronisationsgenauigkeit.

1PPS-Eingang zur automatischen Kalibrierung

Über den integrierten 1PPS-Eingang (One Pulse Per Second) kann der SC-1 mit einer externen Referenzquelle synchronisiert werden. Das System kalibriert sich dabei automatisch und kompensiert selbst langfristige Alterungseffekte des Oszillators. Der aktuelle Betriebs- und Aufwärmstatus wird komfortabel über die Status-LED auf der Gerätefront angezeigt.

Volllineares Netzteil für maximale Signalreinheit

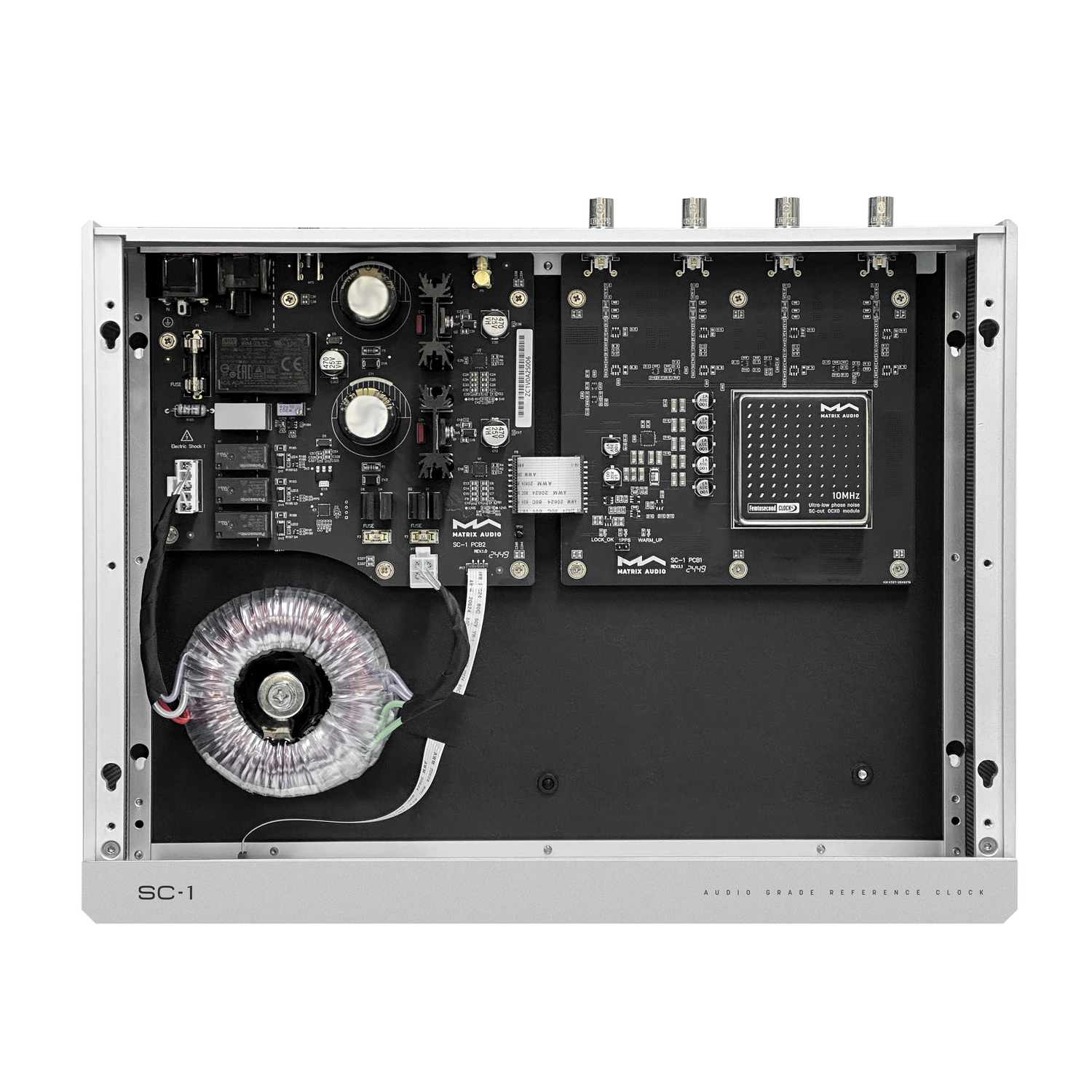

Ein hochwertiges lineares Netzteil mit automatischer Spannungsanpassung versorgt die einzelnen Schaltungsbereiche des SC-1 über getrennte, mehrstufig geregelte Stromversorgungen. Die vollständige Trennung von Ofensteuerung und Taktschaltung minimiert Störeinflüsse und schafft ideale Bedingungen für ein absolut sauberes Referenzsignal.

Optimale Ergänzung für High-End-Systeme

Der SC-1 harmoniert perfekt mit hochwertigen Digitalquellen und Komponenten wie dem Matrix Audio NT-1, ND-1 oder SS-1 Pro sowie vielen weiteren Geräten mit 10-MHz-Clock-Eingang. Er verbessert die Signalqualität der gesamten digitalen Audiokette und erschließt das volle Klangpotenzial kompatibler High-End-Komponenten.

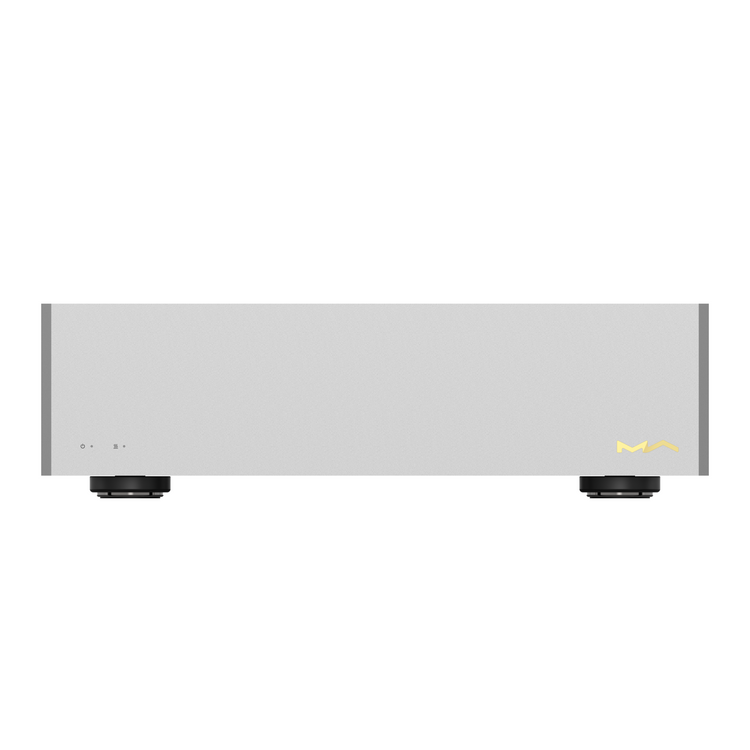

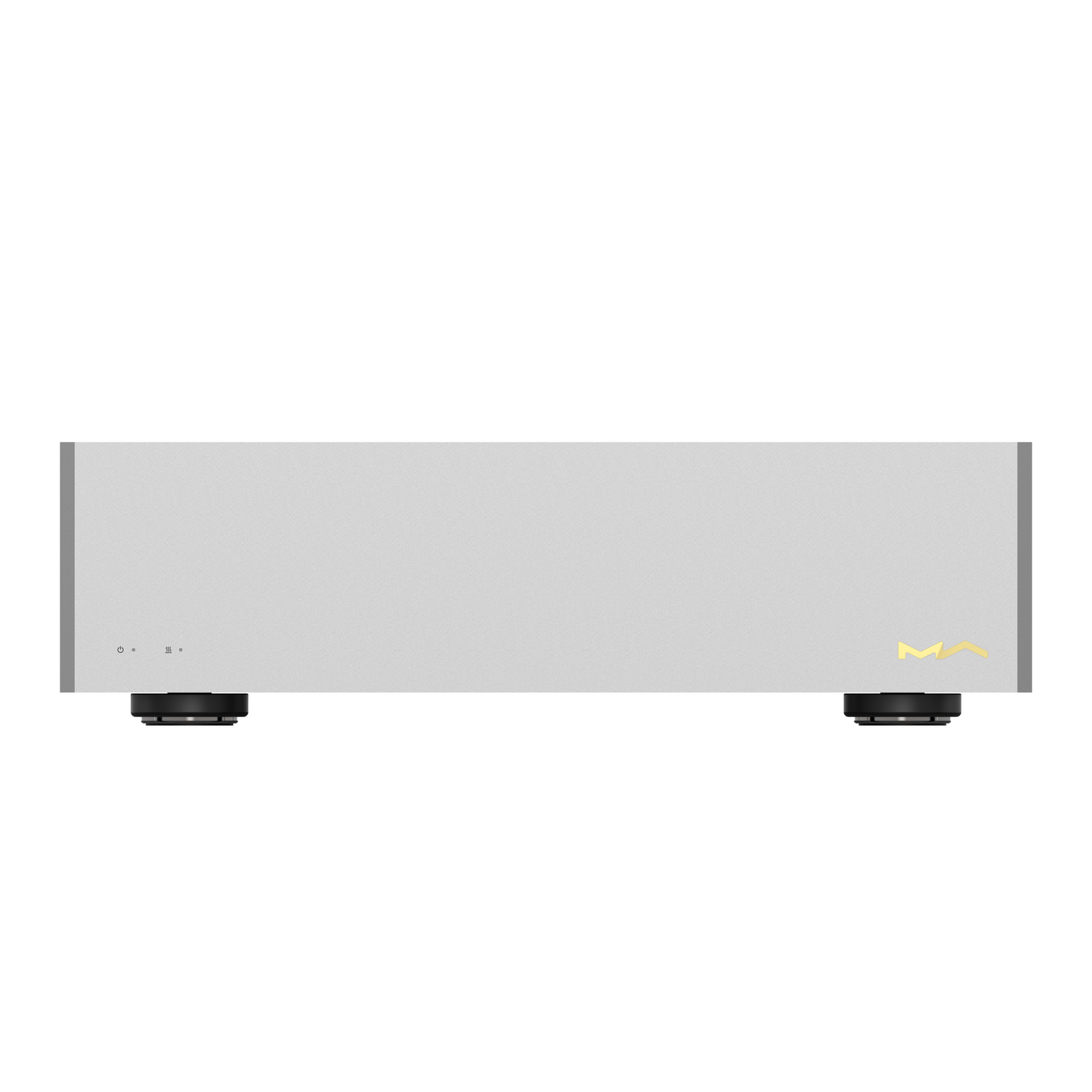

CBVB Anti-Vibrationsfüße

Die speziell entwickelten CBVB-Isolationsfüße reduzieren wirkungsvoll mechanische Schwingungen und Vibrationen. Dadurch arbeitet der empfindliche Oszillator unter optimalen Bedingungen und kann seine maximale Taktgenauigkeit dauerhaft entfalten.

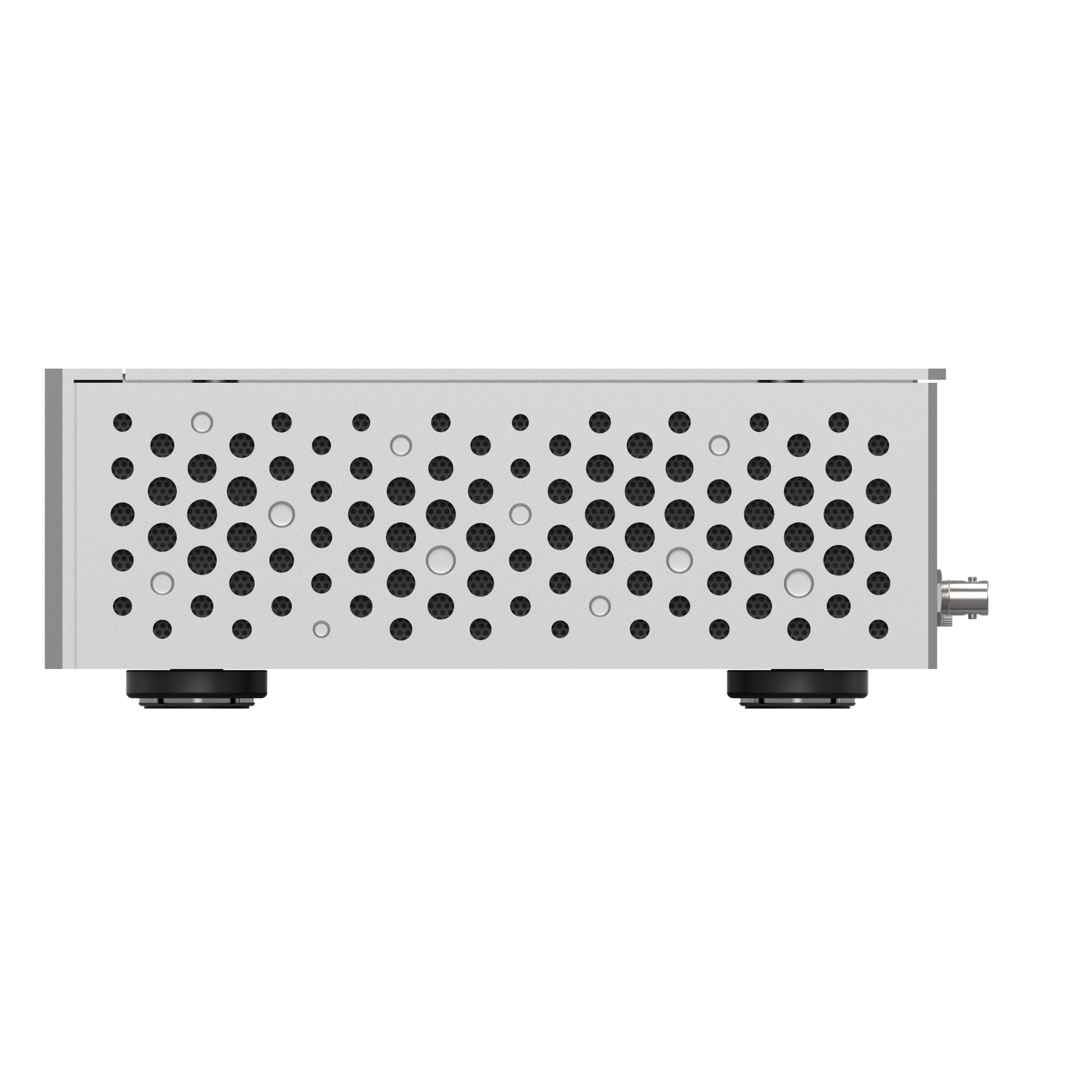

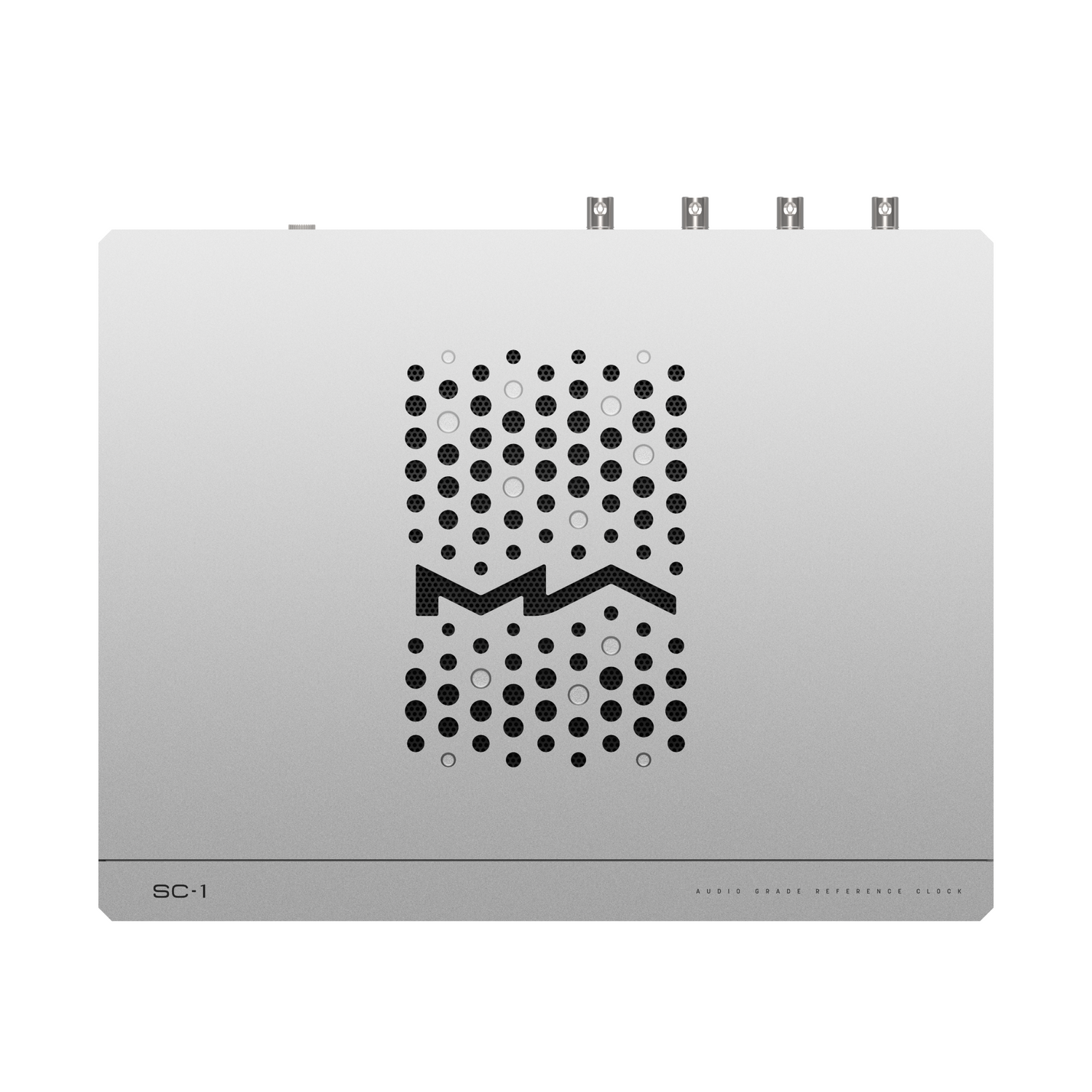

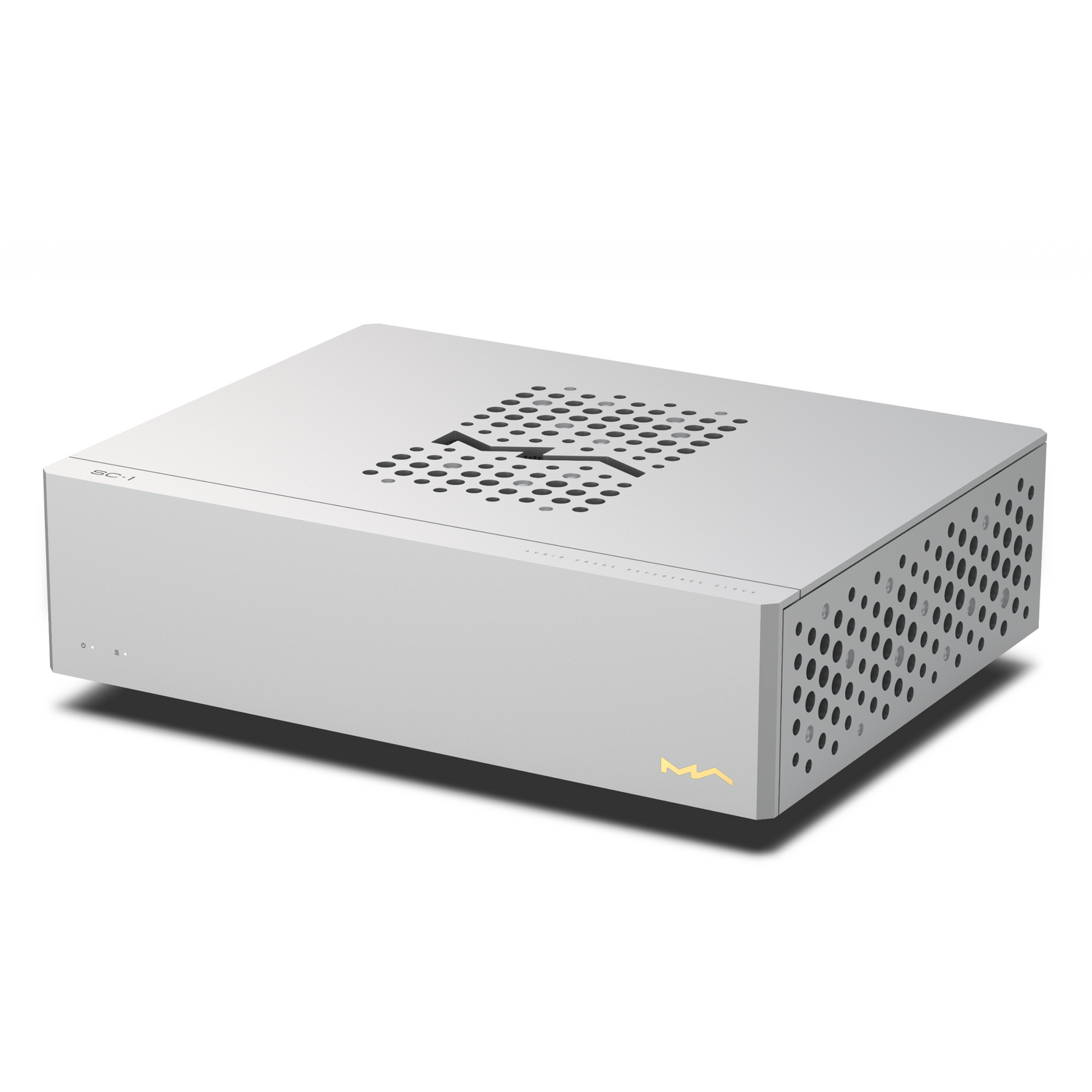

Massives CNC-Aluminiumgehäuse

Das präzisionsgefräste CNC-Aluminiumgehäuse schützt die empfindliche Takttechnik zuverlässig vor elektromagnetischen (EMI) und hochfrequenten Störeinflüssen (RFI). Gleichzeitig sorgt die resonanzarme Konstruktion für höchste mechanische Stabilität und fügt sich nahtlos in das elegante Design der Matrix Audio Produktfamilie ein.

Taktgenerator:

Oszillator:

10,000 MHz Ultra-Low-Phase-Noise OCXO (Oven Controlled Crystal Oscillator) mit SC-Cut-Quarz

Frequenzgenauigkeit (Auslieferungszustand):

< ±0,01 ppm

Frequenzstabilität über den Temperaturbereich:

< 0,003 ppm (-40 °C bis +70 °C)

Kurzzeitstabilität:

< 5E-13 bei τ = 1 s

Aufwärmzeit:

< 5 Minuten bei 25 °C


Ausgänge:

Anschlüsse:

4 × BNC-Ausgänge mit unabhängigen Treiberstufen

Ausgangssignal:

Sinus oder Rechteck (werksseitig nach Kundenwunsch konfiguriert)

Ausgangsfrequenz:

10,000 MHz

Ausgangspegel:

0,5 Vrms (Sinus)

1,0 Vrms (Rechteck)

Ausgangsimpedanz:

50 Ω


Phasenrauschen:

Gemessen am Ausgang des SC-1

1 Hz:

≤ -118 dBc/Hz

10 Hz:

≤ -140 dBc/Hz

100 Hz:

≤ -150 dBc/Hz

1.000 Hz:

≤ -160 dBc/Hz

Rauschboden (Noise Floor):

≤ -170 dBc/Hz


Jitter:

Gemessen am Ausgang des SC-1

20 fs (1–100 Hz)


Stromversorgung:

Netzspannung:

100–120 V AC, 50/60 Hz oder

220–240 V AC, 50/60 Hz

Automatische Spannungsanpassung

Maximale Leistungsaufnahme:

< 20 W


Gewicht & Abmessungen:

Gewicht:

4,4 kg

Abmessungen:

Breite: 330 mm

Tiefe: 267 mm

Höhe: 97 mm


Lieferumfang:

Netzkabel ×1

Gedruckte Dokumentation ×1

Herstellerangaben:

Matrix Electronic Technology Co., Ltd.
Room 206, Block B, No. 58 Mingguang Road Xi'an
710016 , Shaanxi
China
www.matrix-digi.com

Verantwortliche Person:

Drei H Vertriebs GmbH
Stormsweg 8
22085 , Hamburg
Deutschland
info@3-h.de
