Monolithisch

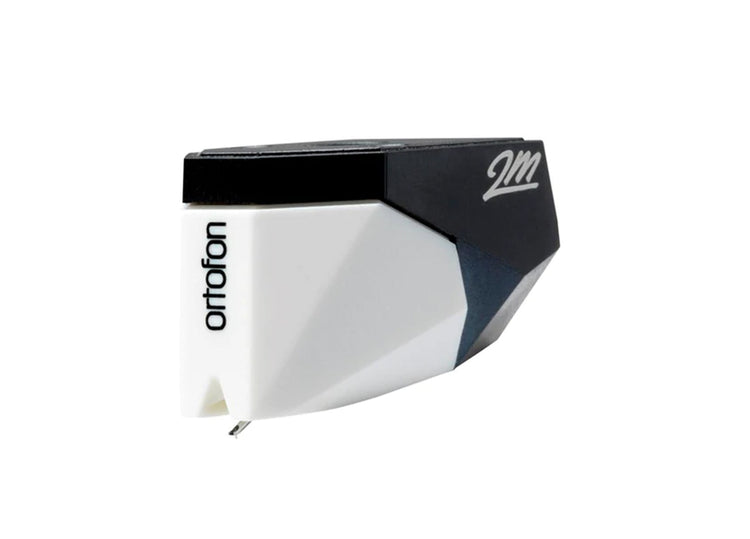

Ein Tonabnehmer für Mono-Vinyl-Platten mit Micro-Rillen (ab ca. 1950). Ein Stereo-Generator mit zwei Wicklungen, welcher nur Seitenschrift liest, erzeugt ein identisches Signal für den rechten und den linken Kanal und macht so den uneingeschränkten Einsatz in einer Zweikanal-Anlage möglich. Ein Upgrade auf den höherwertigeren Diamanten des Ortofon 2M Mono SE ist durch die Montage des Nadelträgers Ortofon Stylus 2M Mono SE möglich.

Technische Daten



Tonabnehmer-Typ:

MM (Moving-Magnet)

Ausgangsspannung:

4,0mV*

Verstärkeranschluss:

Phono MM

Kanalabweichung bei 1 kHz:

---

Übersprechdämpfung bei 1kHz:

---

Übersprechdämpfung bei 15kHz:

---

Frequenzbereich:

20-22.000Hz

Frequenzgang:

20-20.000Hz +3/-1dB

Abtastfähigkeit bei 315Hz:

70µm**

Nadelnachgiebigkeit:

18µm/mN

empf. Tonarm-Typ:

leicht und mittelschwer

Abtastdiamant:

sphärisch, nackt

Verrundung:

R 18µm

Auflagekraftbereich:

16-20mN (1,6-2,0g)

empf. Auflagekraft:

18mN (1,8g)

Abtastwinkel:

20 Grad

Gleichstromwiderstand:

700 Ohm

Induktivität:

350mH

empf. Abschlusswiderstand:

47kOhm

empf. Abschlusskapazität:

150-300pF

Gehäusematerial:

Lexan DMX

Höhe (nicht PnP MkII):

18mm

Gewicht:

7,2g

Ersatz-Nadeleinschub:

Stylus 2M Mono

*bei 1000Hz, 5cm/sec. **bei empfohlener Auflagekraft
Höhe = Abstand von der Diamantspitze zur Deckelplatte

Herstellerangaben:

Ortofon A/S
Stavangervej 9
DK-4900 , Nakskov
Denmark
