Ortofon LW 6N

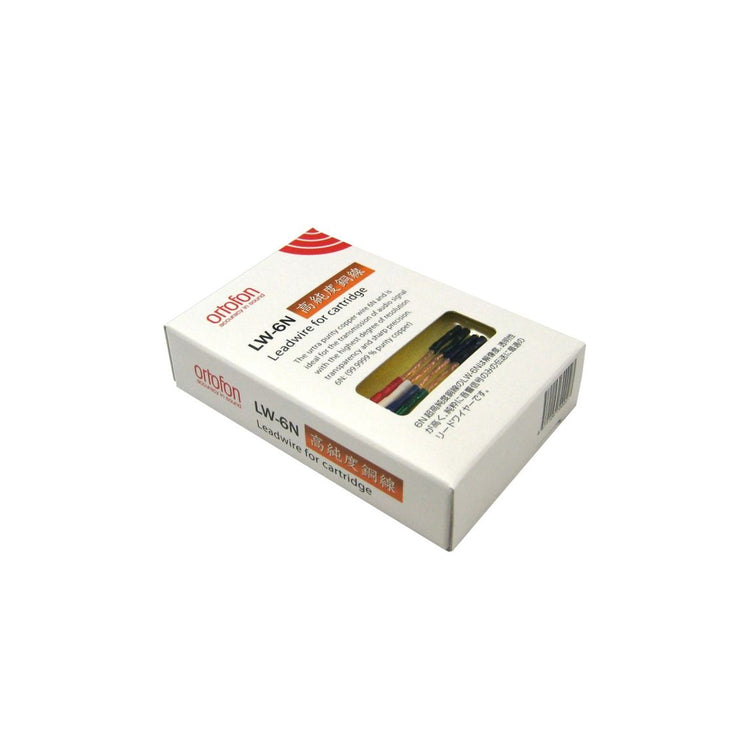

Ortofon LW-6N Headshell-Anschlusskabel

LW-6N ist das 6N-Anschlusskabel aus ultrahochreinem Kupferdraht.
Die Konfiguration ist sehr ausgefeilt mit unterschiedlichen Drahtlitzendurchmessern, die Innenlitze ist rechts gewickelt, die Außenlitze ist links gewickelt. Das Ende des Drahtes ist mit einer vergoldeten Klemme befestigt.
Die enge Wicklung gegeneinander sorgt für eine klare Übertragung von Musiksignalen. Klare und klare Tonalität.

Montageanleitung

Alle Ortofon-Tonabnehmer verfügen über eine Farbcodierung der Anschlüsse, die Rot und Grün für den rechten Kanal bzw. den Hot- und Ground-Anschluss anzeigt. Weiß und Blau für den linken Kanal bzw. den Hot- und den Erdungsanschluss. Die grüne Klemme wird immer zur Erdung der Kartuschengehäuse oder des Motorsystems verwendet, wenn der Anschluss innerhalb der Kartusche erfolgt.

Wir empfehlen, die Anschlusskabel an den Tonabnehmer und das Headshell anzuschließen, bevor Sie den Tonabnehmer am Headshell montieren. Bitte achten Sie auf die richtige Ausrichtung der Leitungen. Der Durchmesser der Anschluss-PINs von Ortofon SH-4-Headshell und Ortofon-Tonabnehmern beträgt 1,2 mm, während der PIN-Durchmesser der PINs von Ortofon-Headshells normalerweise nur 1,0 mm beträgt.

Bei Verwendung von LW 6N mit dem SH-4-Kopfgehäuse muss die Seitenklemme des LW 6N-Gehäuses etwas erweitert werden, damit sie auf die SH-4-PINs passt. Bei einer Verschiebung kann es zu einem zu starken Anziehen der Baugruppe kommen. Wenn Sie sich dieser Einzelheiten bewusst sind, vermeiden Sie das Risiko, dass die Terminal-PINs der Kartusche herausfallen.

Hochreiner Cu-Draht 6NCu:
7 x φ 0,18 mm (rechte Litzen)

Hochreiner Cu-Draht 6NCu:
17 x φ 0,10 mm (linke Litzen)
